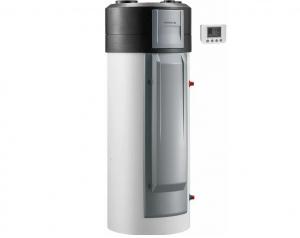

Ballon Thermodynamique Kaliko 200 L

Tableau explicatif des prix

L'installation comprend :

• La vidange de l’installation
• La dépose et reprise de l’ancien ballon
• La pose du nouveau ballon
• Le raccordement de l'air extrait et de l'air rejeté sur l'EXTERIEUR
• Les raccordements hydrauliques sur réseaux existants (chauffage/sanitaire/gaz)
• Le raccordement au gaz
• Le raccordement électrique sur l'existant
• La mise en eau
• La mise en service

Description et Caractéristiques

Les ballons thermodynamiques Kaliko 200 L sont composés principalement :

• d’une cuve émaillée avec protection par anode à courant imposé
• d’un compresseur rotatif
• d’un évaporateur constitué de tubes cuivre et ailettes aluminium
• d’un condenseur aluminium situé autour de la cuve
• et d’un régulateur spécifique déportable pour une application ecs intégrant

La programmation, différents modes de fonctionnement, la gestion de l’appoint, la gestion de l'appoint de nuit, la fonction anti-légionellose, le mode antigel, le dégivrage automatique, l'estimation du comptage d'énergie, la fonction optimisée ou hybride...

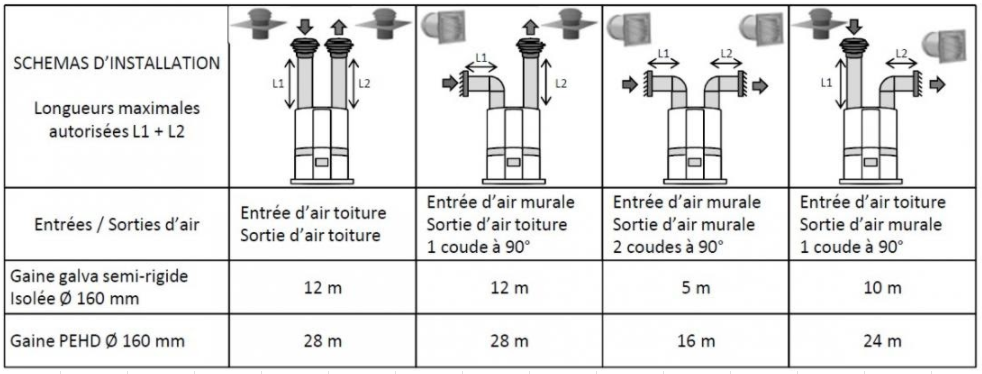

Schémas d'installation

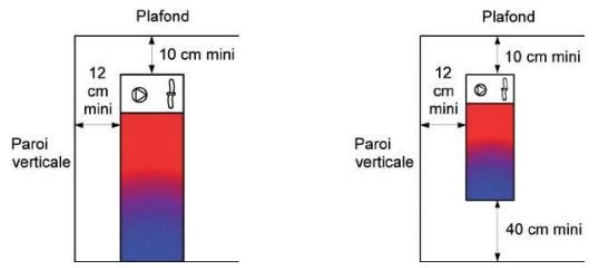

Distances d'installation recommandées

Emplacement

L’emplacement de la prise et le rejet d’air doit respecter les indications suivantes :

• Les orifices d’air en façade ou en toiture doivent être positionnés à l’abri des vents dominants.
• Les bords inférieurs de la prise et du rejet d’air doivent être placés à une hauteur minimale de 0,50 m au-dessus du sol fini.
• L’espace autour des orifices d’air doit être libre.
• L’espacement entre la prise et le rejet d’air doit être conforme aux spécifications du fabricant pour minimiser le risque de recirculation d’air. A défaut, une distance minimale de 1,50 m doit être respectée entre les bords extérieurs des orifices d’air ou une solution corrective (écran d’interposition) doit être mise en place.
• La prise et le rejet d’air ne doivent pas être installés sur un mur pouvant devenir une paroi intérieure lors d’une potentielle extension de l’habitation.
• Aussi, la prise d’air doit être protégée de toute source de pollution particulière (automobile, végétale et organique…).

Le rejet d’air doit être disposé à une distance minimale de :

• 0,40 m de toute baie ouvrante
• 0,60 m de toute entrée d’air de ventilation
• 1,50 m des lieux de passage ou terrasses afin d’éviter tout risque de formation de gel lorsque la température de l’air rejeté devient négative.

En parallèle et pour réduire les nuisances éventuelles, l’implantation du CET hybride doit tenir compte du voisinage mais aussi des pièces sensibles du logement équipé (chambres, séjour…). Pour limiter la propagation des bruits solidiens, il est recommandé d’installer le CET hybride sur plots ou sur une dalle antivibratile.

Documentation

• Télécharger la fiche technique
  PDF, 1Mo
